基坑支護采用雙拼鋼管+雙活絡頭+八字撐有效解決鋼支撐支護難題

四、鋼支撐新組合在基坑支護的實際應用背景

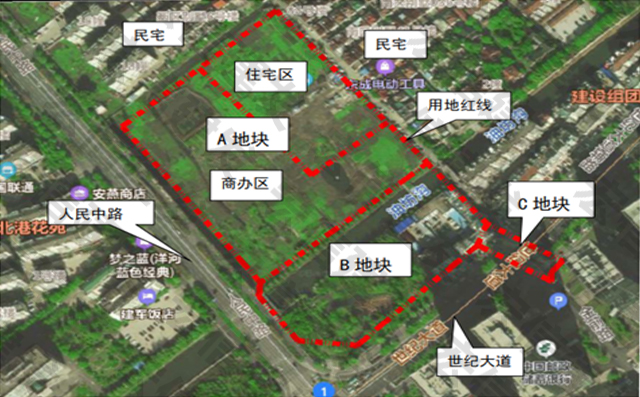

本工程擬建場地位于鹽城市鹽都區人民中路與世紀大道交叉口東北側，現為空地，項目場地如圖1所示。

圖1 場地衛星航拍圖

本工程基坑總面積約48348㎡，圍護周長約1540m，最大單邊長度約190m。我司目前主要負責A地塊住宅區地塊的設計優化。其中A地塊的面積為14267㎡，周長為512m，基坑跨度為90m左右?；拥耐谏钤?.3~10.6m，工程典型地質剖面與挖深關系如圖2所示。

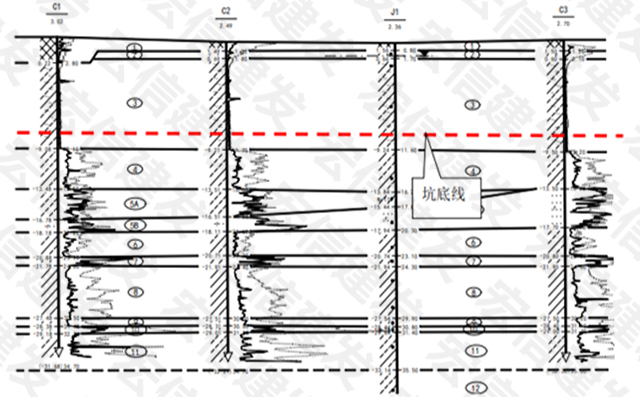

圖2 典型地質剖面圖

典型地質剖面土層參數：0.8m素填土，0.9m粉質黏土，9.5m的淤泥質粉質黏土，4.6m的粘質粉土，3.7m的粉砂，4.1m的砂質粉土，0.5m粉砂以及5.6m的黏土。

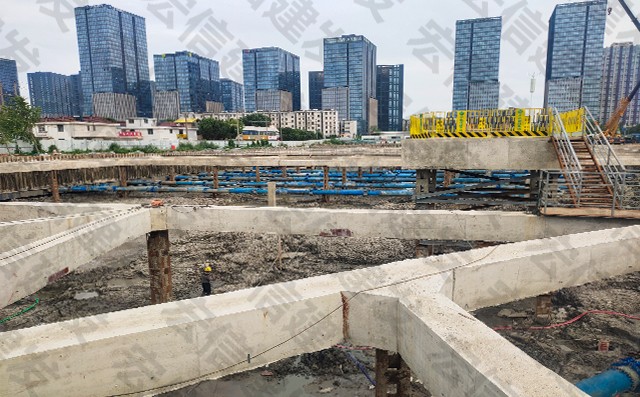

原方案為SMW工法樁+2道砼支撐，由于本項目工期緊，總包資金有限，因此第二道支撐采用了雙拼609單活絡頭鋼管支撐+H400聯系梁焊接的形式。原方案第二道支撐如圖3。

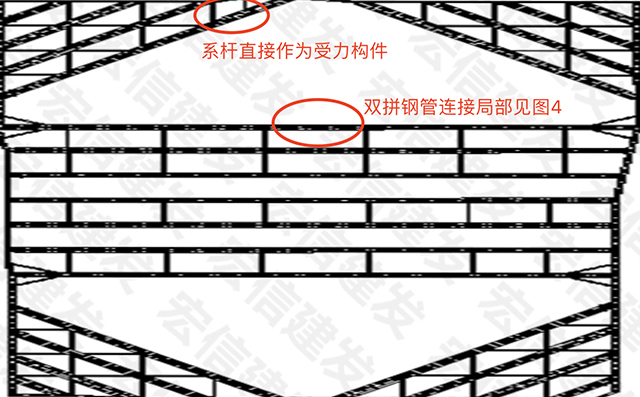

圖3 原方案第二道鋼支撐布置圖

圖4 原方案雙拼鋼管連接詳圖

優化意見：

①取消圈1陽角處H400的型鋼支撐，基坑在陽角處通常受力、變形均較大，系桿上的軸力直接傳遞給了609的鋼管撐，導致原來軸向受壓的鋼管支撐出現了一個較大的剪力，增加了鋼管支撐失穩的可能性。

②采用質量更易保證的機械連接替代焊接。

③采用雙活絡頭替代單活絡頭，該基坑對撐的跨度達90m，雙活絡頭能有效防止預應力消散。

④支撐最大凈距達到8.5m左右，支撐凈距較大，采用承載能力更高的2工56C替代2H700。

新方案的第二道鋼支撐支護布置如圖5所示。新方案大大減少了起輔助作用的系桿，同時對連接節點處的約束大大增強，支撐受力明確合理，在不增加造價的基礎上，整體基坑的安全性得到提高。

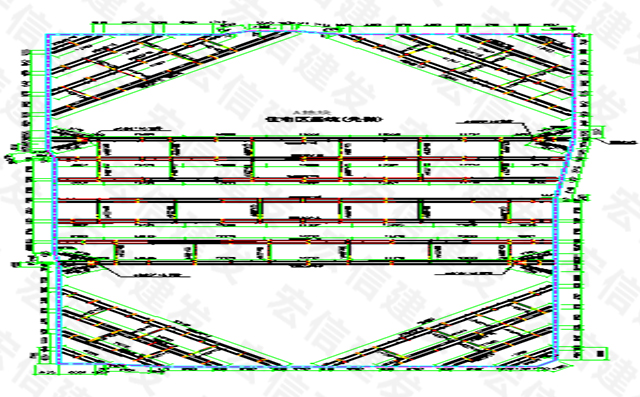

圖5 鋼支撐新方案布置形式

施工控制要點：

①格構柱最外邊到鋼支撐最外邊凈距為110mm,要求格構柱在施工過程中確保定位準確，垂直度控制精度準。

②支撐整體凈距較大，圍檁承擔的彎矩較大，實際鋼圍檁是由標準件拼接而成，拼接處的焊接板為受力的薄弱點，根據連續梁的彎矩圖，要求拼接點在每跨的1/3處，該處的彎矩值較小，鋼圍檁整體的受力形式合理。

③格構柱與雙拼鋼管之間的間隙采用墊片或鋼板塞滿，增強支撐的側向約束。

④圍檁安裝要求較好的線性度，按最靠內側的點放線，圍檁與圍護樁之間做好背填，保證圍檁連接質量。

⑤格構柱與雙拼鋼管之間的間隙采用墊片或鋼板塞滿，增強支撐的側向約束。

⑥角撐處支撐的軸力較大，角撐處的斜支座受到的剪力較大，因此，角撐處的斜支座統一加上抗剪加強板，增強抗剪承載力。

⑦基坑北側、南側角撐交匯處的軸力較大，軸力較大處反壓板適當加密，提高此處鋼圍檁的局部穩定性。

目前，該基坑項目已挖土至第二道支撐處，雙拼的609鋼支撐準備架設。

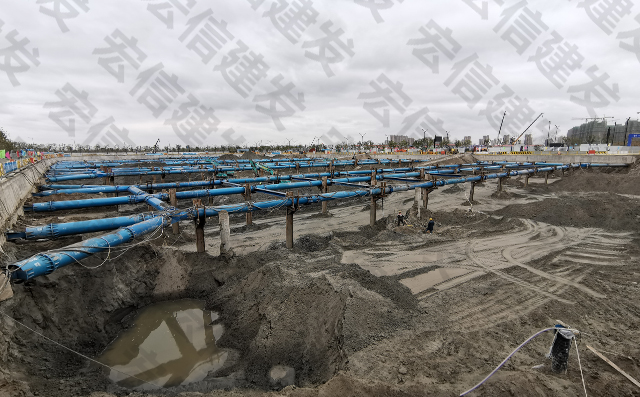

▲基坑支護施工項目現場

宏信建發始終堅持“綠色基坑”的理念，不斷為客戶解決施工難題，隨著全國對綠色環保理念的持續推進，我司也在持續更新、優化基坑設計方案和產品，不斷為客戶提供更優質、更專業的、更經濟的服務。
