安置房不僅是保障性住房,也是國家民生工程，安置房建設工作事關群眾切身利益，事關社會和諧穩定和經濟發展大局。不僅能解決中低收入人群以及被拆遷住戶的居住條件,促進城市化建設的不斷發展。更有利于有效落實房價調整的政策目標,減少來自剛性需求的恐慌性需求，并在一定程度上促進社會經濟的進步。

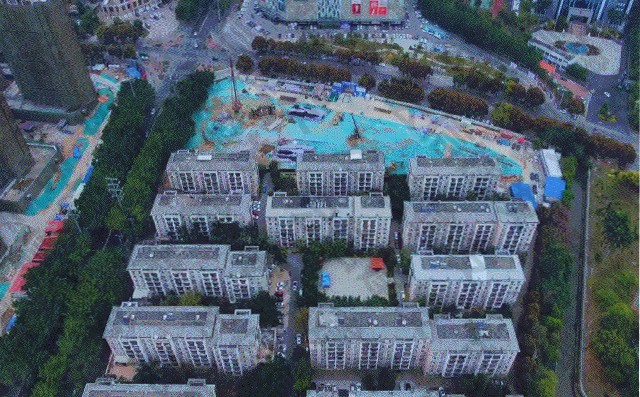

為進一步發展漳州市薌城區的城市建設，金峰花園北區安置房于2021年3月開建。該安置房位總建筑面積6.1萬平方米，將建4棟安置住宅樓，最高27層。建成之后可提供420戶安置用房，地下室停車位315個，用于安置薌城區甘棠村、金湖村等北倉片區的拆遷群眾。
金峰花園北區安置地項目位于漳州市城薌區勝利西路南側，金峰南路東側，其中南側臨近已建的金峰花園。本工程為兩層地下室結構，將建4棟安置住宅樓，最高27層基坑面積8722㎡，支護周長約為480m，開挖支護深度約為10m，基坑安全等級為一級。
挖深范圍內土層主要為粉質粘土和中砂，局部存在淤泥質粉質粘土。

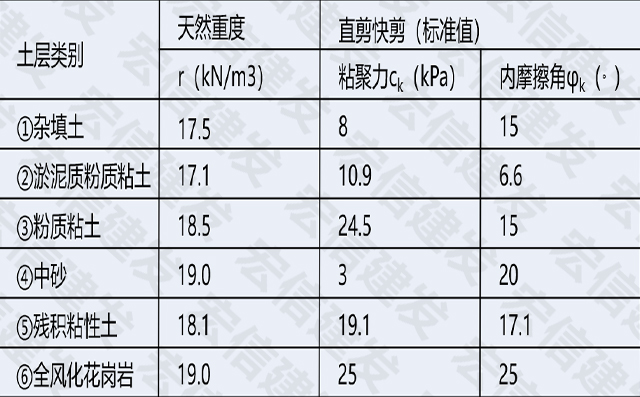

▲ 土層巖土力學參數表
圍護樁采用鋼筋混凝土灌注樁擋土結合高壓旋噴樁擋水形式；原設計內支撐采用兩道鋼筋混凝土支撐，根據建設單位變更聯系單為加快施工進度，將第二道支撐改為Ф800×16鋼管支撐。

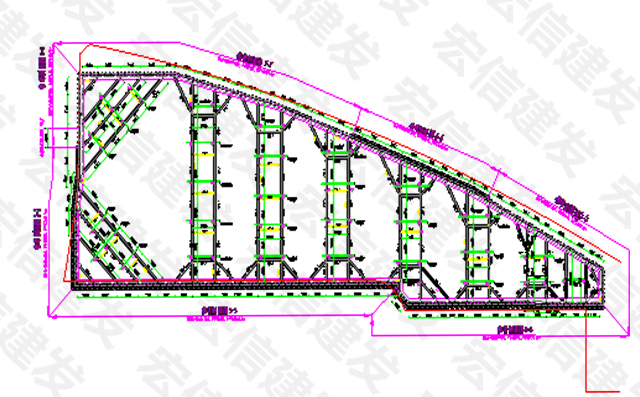

▲第1道混凝土支撐
主對撐和角撐規格為800×900mm，主對撐小八字腿規格為700×800mm，主對撐連系桿規格為600×700mm，角撐連系桿規格為800×700mm；共分為7個剖面。

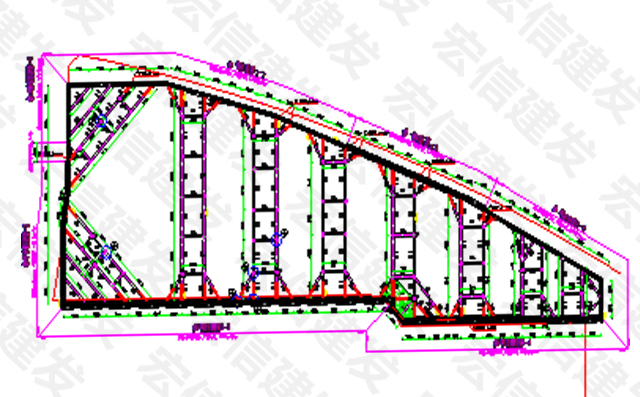

▲第2道大跨度鋼支撐
主對撐和角撐規格為Ф800×16鋼管，支撐連系桿規格為H400×400型鋼；對撐最大跨度64m，角撐最大跨度43m。

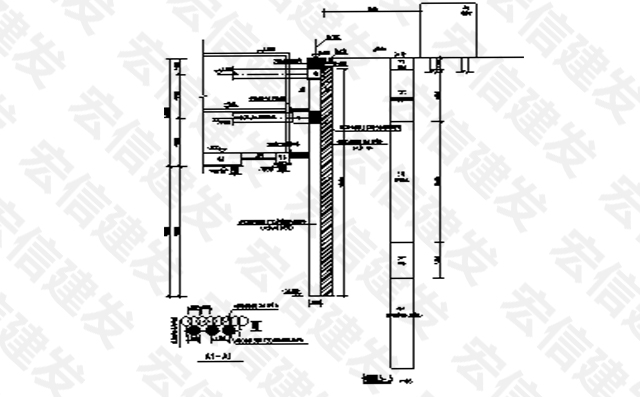

▲典型支護剖面

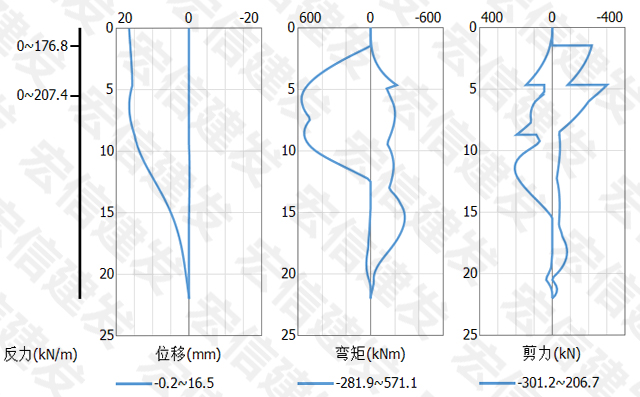

選擇最大跨度支撐處對應剖面3-3進行計算，內力包絡圖如下：
由上圖知：第二道鋼支撐處土反力為207.4kN/m，則最大跨度處鋼支撐所受軸力設計值為3552kN，經驗算φ800×16鋼管支撐的強度和穩定性均滿足安全要求。
鋼支撐布置難點：基坑形狀不規則，導致支撐布置難度增加。
解決方式：（1）為適應基坑形狀，主對撐八字腿處采用各樣的鋼管支撐節點形式，主要有單向八字形30°、單向八字形45°、雙向八字形30°；（2）配合混凝土牛腿調節支撐角度。

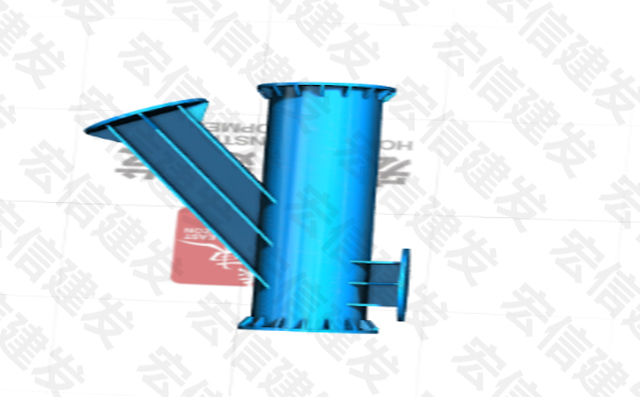

▲單向八字形30°

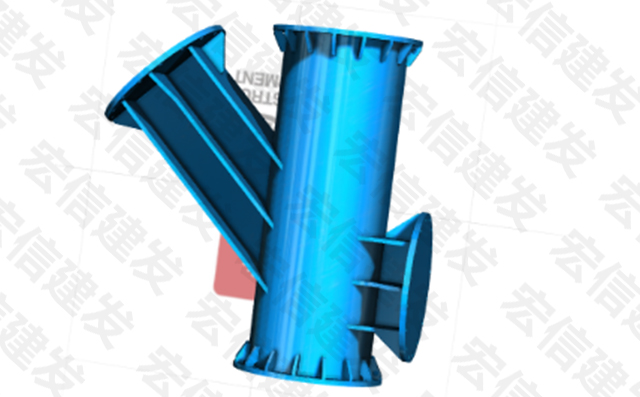

▲單向八字形45°

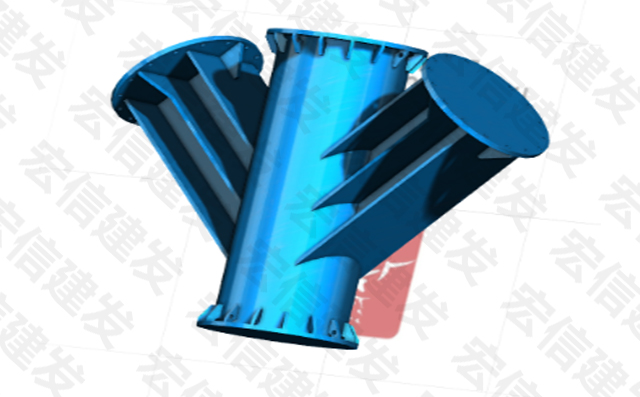

▲雙向八字形30°
現將第2道鋼管支撐與原設計第2道混凝土支撐進行經濟性對比：

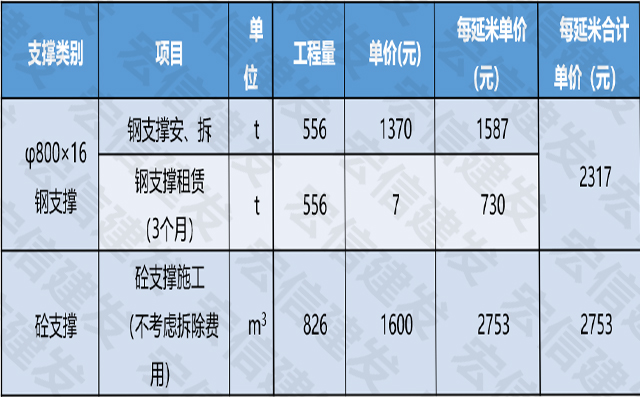

▲內支撐經濟性對比表
由上表可知：φ800*16鋼支撐每延米單價比砼支撐低約16%，若考慮砼支撐拆除費用，造價節省會更高

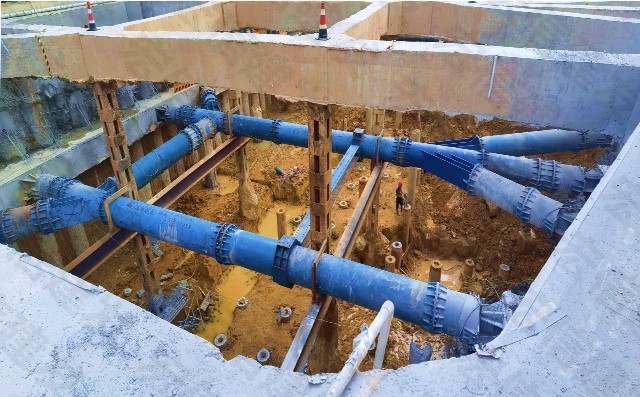

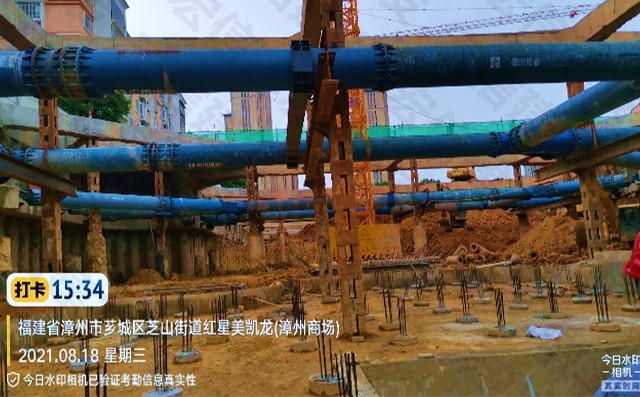

▲項目現場圖
綠色鋼支撐替代傳統混凝土支撐在安全方面可行，并且隨著節點的靈活性鋼支撐逐漸適應大跨度異形基坑。除此之外，相對于傳統混凝土支撐，鋼支撐在環保、造價和工期（無養護期）方面也有特有的優勢。
